简单介绍
FX2n系列是FX系列PLC家族中最先进的系列。由于FX2n系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单个需要的大量特殊功能模块，它可以为你的工厂自动化应用提供最大的灵活性和控制能力。
为大量实际应用而开发的特殊功能
开发了各个范围的特殊功能模块以满足不同的需要----模拟I/O，高速计数器。
定位控制达到16轴，脉冲串输出或为J和K型热电偶或Pt传感器开发了温度模块。
对每一个FX2n主单元可配置总计达8个特殊功能模块。
网络和数据通信
连接到世界上最流行的开放式网络 CC-Link，Profibus Dp和DeviceNet或者采用传感器层次的网络解决您的通信需要。
其它功能
| 内置式24V直流电源 | 24V、400mA直流电源可用于外围设备，如传感器或其它元件。 |
| 快速断开端子块 | 因为采用了优良的可维护性快速断开端子块，即使接着电缆也可以更换单元。 |
| 时钟功能和小时表功能 | 在所有的FX2N PLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。 |
| 持续扫描功能 | 为应用所需求的持续扫描时间定义操作周期。 |
| 输入滤波器调节功能 | 可以用输入滤波器平整输入信号（在基本单元中x000到x017）。 |
| 注解记录功能 | 元件注解可以记录在程序寄存器中。 |
| 在线程序编辑 | 在线改变程序不会损失工作时间或停止生产运转。 |
| RUN/STOP 开关 | 面板上运行/停止开关易于操作。 |
| 远程维护 | 远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据 |
| 密码保护 | 使用一个八位数字密码保护您的程序。 |
交流电源、24V直流输入类型
| 模型 | I/O总数 | 输入 | 输出 |
尺寸 mm(英寸) (宽)*(厚)*(高) |
|||
|---|---|---|---|---|---|---|---|
| 数目 | 类型 | 数目 | 类型 | ||||
|

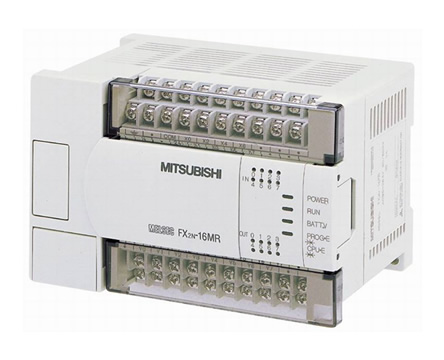

FX2N-16MR-001 | 16 | 8 | 漏型 | 8 | 继电器 |
130*87*90 () |
| FX2N-16MT | 晶体管 | ||||||
|
FX2N-32MR-001 | 32 | 16 | 漏型 | 16 | 继电器 |
150*87*90 (5.9*3.4*3.5) |
| FX2N-32MT | 晶体管 | ||||||
|
FX2N-48MR-001 | 48 | 24 | 漏型 | 24 | 继电器 |
182*87*90 (7.2*3.4*3.5) |
| FX2N-48MT | 晶体管 | ||||||
|
FX2N-64MR-001 | 64 | 32 | 漏型 | 32 | 继电器 |
220*87*90 (8.7*3.0*3.5) |
| FX2N-64MT | 晶体管 | ||||||
|
FX2N-80MR-001 | 80 | 40 | 漏型 | 40 | 继电器 |
285*87*90 (11.2*3.4*3.5) |
| FX2N-80MT | 晶体管 | ||||||
|
FX2N-128MR-001 | 128 | 64 | 漏型 | 64 | 继电器 |
350*87*90 (13.8*3.4*3.5) |
| FX2N-128MT | 晶体管 | ||||||
FX2N性能规格
| 项目 | 规格 | 备注 | |
|---|---|---|---|
| 运转控制方式 | 通过储存的程序周期运转 | ||
| I/O控制方法 | 批次处理方法(当执行END指令时) | I/O指令可以刷新 | |
| 运转处理时间 |
基本指令：0.8µs/指令 应用指令：1.52至几百µs/指令 |
||
| 编程语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | |
| 程式容量 | 8000步内置 | 使用附加寄存盒可扩展到16000步 | |
| 指令数目 |
基本顺序指令：27 步进梯形指令：2 应用指令：128 |
最大可用298条应用指令 | |
| I/O配置 | 最大硬体I/O配置点256，依赖于用户的选择（最大软件可设定地址输入256、输出256） | ||
|
辅助继电器 （M线圈） |
一般 | 500点 | M0至M499 |
| 锁定 | 2572点 | M500至M3071 | |
| 特殊 | 256点 | M8000至M8255 | |
|
状态继电器 （S线圈） |
一般 | 490点 | S0至S499 |
| 锁定 | 400点 | S500至S899 | |
| 初始 | 10点 | S0至S9 | |
| 信号报警器 | 100点 | S900至S999 | |
| 定时器（T） | 100毫秒 | 范围：0至3276.7秒200点 | T0至T199 |
| 10毫秒 | 范围：0至327.67秒46点 | T200至T245 | |
| 1毫秒保持型 | 范围：0至32.767秒4点 | T246至T249 | |
| 100毫秒 | 范围：0至3276.7秒6点 | T250至T255 | |
| 计数器（C） | 一般16位 | 范围：0至32767数200点 |
C0至C199 类型：16位上计数器 |
| 锁定16位 | 100点（子系统） |
C100至C199 类型：16位上计数器 |
|
| 一般32位 | 15点 |
C200至C219 类型：16位上/下计数器 |
|
| 锁定32位 | 15点 |
C220至C234 类型：16位上/下计数器 |
|
|
高速计数器 （C） |
单相 |
范围：-2147483648至+2147483647数 一般规则：选择组合计数频率不大于20KHz的计数器组合 注意所有的计数器锁定 |
C235至C240 6点 |
|
单相c/w起始 停止输入 |
C241至C245 5点 | ||
| 双相 | C246至C250 5点 | ||
| A/B相 | C251至C255 5点 | ||
|
数据寄存器 （D） |
一般 | 200点 |
D0至D199 类型：32位元件的16位数据存储寄存器对 |
| 锁定 | 7800点 |
D200至D7999 类型：32位元件的16位数据存储寄存器对 |
|
| 文件寄存器 | 7000点 |
D1000至D7999通过14块500程式步的参数设置 类型：16位数据存储寄存器 |
|
| 特殊 | 256点 |
从D8000至D8255 类型：16位数据存储寄存器 |
|
| 变址 | 16点 |
V0至V7以及Z0至Z7 类型：16位数据存储寄存器 |
|
|
指标 （P） |
用于CALL | 128点 | P0至P127 |
| 用于中断 | 6输入点、3定时器、6计数器 |
100*至150*和16*至18* (上升触发*=1，下降触发*=0，**=时间(单位：毫秒)) |
|
| 嵌套层次 | 用于MC和MRC时8点 | N0至N7 | |
| 常数 | 十进位K |
16位：-32768至+32768 32位：-2147483648至+2147483647 |
|
| 十六进位H |
16位：0000至FFFF 32位：00000000至FFFFFFFF |
||
| 浮点 | 32位：±1.175*10-38，±3.403*10-38（不能直接输入） | ||
