用途简介

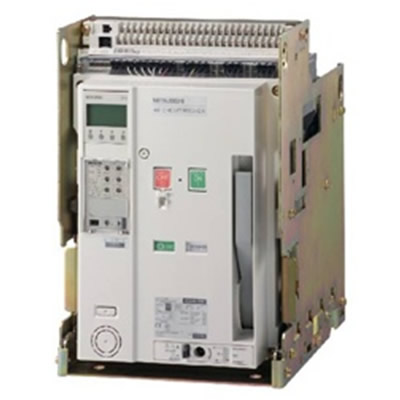

WS系列Super AE低压空气断路器可安装在低压配电柜中作主开关，用于交流50Hz，额定工作电压400V、690V，额定绝缘电压1000V，额定工作电流6300A及以下的配电网络中，用来分配电能和保护线路及设备免受过载、短路、欠电压和接地故障等的危害。具有多种保护模块、通讯模块，提高电网运行的安全性、可靠性，并可满足配电系统自动化的需求。
产品型号
| 额定框架电流等级(A) |
Icu/Ics AC400V |
630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
AE-SW 系列 |
65/65kA |
AE630 -SW |
AE1000 -SW |
AE1250 -SW |
AE1600 -SW |
AE2000 -SWA |
|||||
| 100/100kA |
AE2000 -SW |
AE2500 -SW |
AE3200 -SW |
AE4000 -SWA |
|||||||
| 130/130kA |
AE4000 -SW |
AE5000 -SW |
AE6300 -SW |
||||||||
可选附件
| 脱扣器附件 | 电器附件 | 机械附件 | 抽出式附件 |
|---|---|---|---|
|
·扩展模块(EX1) ·显示模块(DP1,DP2) ·MCR 开关(MCR-SW) ·温度报警(TAL) ·N极CT (NCT) ·外部 ZCT (ZCT) ·VT 模块(VT) |
·辅助开关(AX) ·电动储能装置(MD) ·合闸线圈(CC) ·分励脱扣装置(SHT) ·失压脱扣装置(UVT) ·OCR 脱扣报警(AL) ·电容脱扣装置(COT) |
·按钮盖(BC-L) ·计数器(CNT) ·圆柱锁(CYL) ·端子盖(TTC) ·门框架(DF) ·防尘盖(DUC) ·相间隔板(BA) ·机械联锁(MI) |
·位置开关(CL) ·短接B接点(SBC) ·提升吊钩(HP) ·安全挡板(SST) ·安全挡板锁(SST-lock) ·防误插入装置(MIP) ·试验连接线(TJ) |
工作条件
● 周围空气温度为-5℃～+40℃，且24小时内的平均值不超过+35℃；
● 安装地点的海拔不超过2000米(6600英尺)；
● 空气相对湿度在最高温度为+40℃时85％以下；
● 断路器应安装在不含硫化氢、氨气等腐蚀性气体的空气中使用，无爆炸危险和无导电尘埃等破坏绝缘的地方；
● 断路器安装在柜体小室内，且加装门框，防护等级达IP40。
● 正常使用约15年后更新，具体参见使用说明书。
● 特殊工作环境下的使用，请另咨询。
