![A系列PLC](/image.php/gallery_53?width=700&image=/upload/day_120716/65046589684e2b3d1c4afeed2add2bb2.jpg)

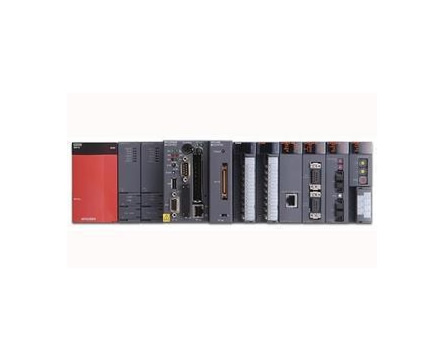

三菱A系列PLC
主要分为两大类:AnS和AnA系列,两个系列除了AnA系列体积大,支持的I/O点数更多外,其他性能基本一致。
此外还有由A系列发展而来,并且兼容A系列模块的Q2AS(S1)和QnA系列PLC,该系列PLC在软件结构上有很大改变,如支持多程序和结构化编程,CC-LINK网络的自动刷新功能等。具体内容可参阅AnS,AnA/QnA产品样本。
产品一览表
类型 | 型号 | 技术规格 | 标准 | |
---|---|---|---|---|
CPU组件 | A2ASCPU A2ASCPU-S1 | 程序容量14K步,0.2us/步处理时间 程序容量14K步,0.2us/步处理时间 | 512 I/O点 1024 I/O点 | UL.CUL |
A2ASCPU-S60 | 程序容量30K步,0.15us/步处理时间 | 1024 I/O点 | ||
A2SHCPU | 程序容量14K步 | 512 I/O点 | UL.CUL | |
A2SHCPU-S1 A1SHCPU | 程序容量30K步 程序容量8K步 | 1024 I/O点 256 I/O点 | ||
A1SJHCPU | 程序容量8K步 | 256 I/O点 | ||
A1SCPUC24-R2 | 程序容量8K步,专用RS232端口 | 240 I/O点 | ||
存储卡盒 | A2SNMCA-30KE | 30K步EEPROM存储卡盒 | ||
A1SNMCA-8KP | 8K步EPROM存储卡盒 | |||
A1SNMCA-2KE | 2K步EEPROM存储卡盒 | UL.CUL | ||
AlSNMCA-8KE | 8K步EEPROM存储卡盒 | |||
电源组件 | A1S61PN | ACl00/240V输入,DC 5V 5A输出 | UL.CUL | |
A1S62PN | ACl00/240V输入,DC5V 3A及DC 24V 0.6A输出 | |||
A1S63P | AC24V输入,DC5V 5A输出 | |||
AC输入组件 | A1SXl0 | 16点,AC 100V | UL.CUL | |
A1SXl0EU | 16点,AC 100V | |||
A1SX20 | 16点,AC 200V | UL.CUL | ||
A1SX20EU | 16点,AC 200V | |||
A1SX30 | 16点,AC 24V或DC 24V | UL.CUL | ||
DC输入组件 | A1SX40 | 16点,DCl2V或24V | ||
A1SX40-S1 | 16点,DC24V高速 | |||
A1SX40-S2 | 16点,DC24V | |||
A1SX41 | 32点,DC12V或24V漏型 | |||
A1SX41-S2 | 32点,DC24V | |||
A1SX42 | 64点,DC12V或24V漏型 | |||
A1SX42-S2 | 64点,DC24V | |||
A1S42X | 64点,动态输入组件 | |||
AlSX71 | 32点,DC5V或12V | |||
A1SX80 | 16点,DC12V或24V | |||
A1SX80-S1 | 16点,DC24V高速 | |||
A1SX80-S2 | 16点,DC24V漏型或源型 | |||
A1SX81 | 32点,DCl2V或24V | |||
A1SX81-S2 | 32点,DC24V | |||
继电器输出组件 | A1SY1O | 16点,AC240V或DC 24V 2A | Ul.CUL | |
A1SY1OEU | 16点,AC120V或DC 24V 2A | |||
A1SY14EU | 12点,AC240V或DC 24V 2A | |||
A1SY18A | 8点,AC240V或DC 24V 2A全部独立端子 | UL.CUL | ||
A1SY18AEU | 8点,AC240V或DC 24V 2A全部独立端子 | |||
双向可控硅输出组件 | A1SY22 | 16点,AC240V0.6A | UL.CUL | |
A1SY28EU | 8点,AC240V1A | |||
A1SY28A | 8点,AC240V 1A全部独立端子 | UL.CUL | ||
晶体管输出组件 | A1SY40 | 16点,DC12V或24VO.1A | ||
A1SY41 | 32点,DC12V或24VO.1A | UL.CUL | ||
A1SY42 | 64点,DC12V或24VO.1A | |||
A1SY50 | 16点,DC12V或24V0.5A | |||
A1SY60 | 16点,DC24V 2A | |||
A1SY60E | 16点,DC5V或12V或24V 1A | |||
A1SY68A | 8点,DC5V或12V或24V或48V 2A | |||
A1SY71 | 32点,DC5V或12V 16mA | |||
A1SY80 | 16点,DCl2V或24V0.8A | |||
A1SY81 | 32点,DC12V或24VO.1A | |||
输入/输出组件 | A1SX48Y18 | 8点输入,DC12V或24V,8点输出继电器 | UL.CUL | |
A1SX48Y58 | 8点输入,DC12V或24v,8点漏型晶体管输出 | |||
A1SH42 | 16点输入,16点输出DCl2V或24V | |||
主基板 | A1S32B | 2I/O,CPU,和电源插槽 | UL.CUL | |
A1S33B | 3I/O,CPU,和电源插槽 | |||
A1S35B | 5I/O,CPU,和电源插槽 | |||
A1S38B | 8I/O,CPU,和电源插槽 |
特殊功能组件
类型 | 型号 | 技术规格 | 标准 |
---|---|---|---|
扩展基板 | A1S52B-S1 | 2I/O插槽 | UL.CUL |
A1S55B-S1 | 5I/O插槽 | ||
A1S58B-S1 | 8I/O插槽 | ||
A1S65B-S1 | 5I/O插槽和电源插槽 | ||
A1S68B-S1 | 8I/O插槽和电源插槽 | ||
扩展电缆 | A1SC01B | 55mm电缆 | UL.CUL |
A1SC03B | 300mm电缆 | ||
A1SC07B | 700mm电缆 | ||
A1SCl2B | 1200mm电缆 | ||
A1SC30B | 3000mm电缆 | ||
A1SC60B | 6000mm电缆 | ||
A1SC05NB | 450mm电缆,连接AnN扩展基板 | ||
A1SC07NB | 700mm电缆,连接AnN扩展基板 | ||
高速计数组件 | A1SD61 | 1通道,50kpps,8点晶体管输出 | UL.CUL |
A1SD62 | 2通道,100kpps,每通道2个漏型晶体管输出 | ||
A1SD62E | 2通道,100kpps,每通道2个源型晶体管输出 | ||
A1SD62D | 2通道,200kpps,每通道2个漏型晶体管输出 | ||
A/D转换组件 | A1S64AD | 4-20mA或O至±10V模拟输入,4通道 | UL.CUL |
A1S68AD | 0-20mA或0至±10V模拟输入,8通道 | ||
D/A转换组件 | A1S62DA | 4-20mA或0至±10V模拟输出,2通道 | UL.CUL |
A1S68DAV | O至±10V模拟输出,8通道 | ||
A1S68DAI | 4至20mA模拟输出,8通道 | ||
A/D,D/A转换组件 | A1S63ADA | 0至20mA或0至±10V 2通道模入,1通道模出 | UL.CUL |
A1S66ADA | 0至20mA或-10至10V 4通道模入,2通道模出 | ||
测温组件 | A1S62RD3 | 3线制PT-100输入2通道 | UL.CUL |
AlS62RD4 | 4线制PT-100输入2通道 | ||
A1S68TD | B,R,S,E,J,K热电耦输入,8通道 | ||
温度控制组件 | A1S64TCTT-S1 | 热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道 | |
A1S64TCTTBW-S1 | 热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道,断线检测 | ||
A1S62TCTT-S2 | 热电耦K,J,R,S,B,E,T,N…,晶体管输出,2通道 | ||
A1S62TCTTBW-S2 | 热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道,断线检测 | ||
A1S64TCRT-S1 | ptl00,4通道,晶体管输出 | ||
A1S64TCRTBW-S1 | ptl00,4通道,晶体管输出 | ||
A1S62TCRT-S2 | ptl00,2通道,晶体管输出 | ||
A1S62TCRTBW-S2 | ptl00,2通道,晶体管输出 | ||
脉冲捕捉组件 | A1Sp60 | 捕捉脉冲 | UL.CUL |
模拟定时器组件 | A1ST60 | 8个模拟定时器 | UL.CUL |
中断组件 | A1SI61 | 16点,24V | UL.CUL |
MELSECNET/10组件 | A1SJ71LP21 | MELSECNET/10,光缆SI-200/250 | |
A1SJ71LP21G | MELSECNET/10,光缆GI-50/125 | ||
A1SJ71LP21GE | MELSECNET/10,光缆GI62.5/125 | ||
A1SJ71BR11 | MELSECNET/10,同轴电缆 | ||
MELSECNET/II组件 | A1SJ71AP21 | MELSEC-NET[11主站/勺就地站,光缆S1-200/250 | Ul CUL |
A1SJ71AP21-S3 | MELSEC-NET/II主站/就地站,光缆G1-50/125 | ||
A1SJ71AP21GE | MELSEC-NET/II主站/就地站,光缆G1-62.5/125 | ||
A1S171AR21 | MELSEC-NET/II主站/就地站,同轴电缆 | UL.CUL | |
MELSECNET/B组件 | A1SJ71AT21B | MELSEC-NET/B主站/就地站 | |
A1SJ72T25B | MELSEC-NET/B远程站 | ||
以太网组件 | A1SJ71E71B2 | 10Mbps l0BASE2接口 10Mbps 10BASE5接口 | |
A1SJ71E71B5 | |||
计算机通信组件 | A1SJ71UC24-R2 | RS232C接口 | UL.CUL |
A1SJ71UC24-R4 | RS422/485接口 | ||
A1SJ71UC24-PRF | RS232C接口和打印机功能 | ||
MODBUS组件 | A1SJ71UC24-R2-S2 | MODBUS,RS232C接口 | |
A1SJ71UC24-R4-S2 | MODBUS,RS422/485接口 | ||
PROFIBUS组件 | A1SJ71PB96F | PROFIBUS-FMS网 | CE |
A1SJ71PB92D | PROFIBUS-DP网 | ||
通信组件 | A1SD51S | RS232C 2通道接口,RS422/485 1通道接口 | |
定位控制组件 | A1SD70 | 电压输出,1轴 | UL.CUL |
A1SD71-S2 | 脉冲序列输出,2轴,速度控制功能 | ||
A1SD71—S7 | 脉冲序列输出,2轴,手动脉冲输入 | ||
A1SD75P1-S3 | 脉冲序列输出,1轴 | ||
AlSD75P2-S3 | 脉冲序列输出,2轴 | ||
A1SD75P3-S3 | 脉冲序列输出,3轴 | ||
MELSECNET/MINI-S3 | A1SJ71PT32-S3 | MELSECNET/MINI-S3主控 | UL.CUL |
系统故障组件 | A1SS91 | 检测AnS PLC系统的故障 | |
空插组件 | A1SG60 | I/O插槽空组件 | |
虚设组件 | A1SG62 | 16点/32点/48点/64点虚设组件 | |
端子适配器 | A1STA32 | 32点FCN插座型组件端子排适配器 | |
动态输入组件 | A1S42X | 64点DC12V或24V | UL.CUL |
动态输出组件 | A1S42Y | 64点DC12V或24V | |
I/O通信主控组件 | A1SJ51T64 | I/O通信组件,64点远程I/O控制 | |
I/O通信远程输入模块 | AJ55TB3-4D | 4点,DC24V | |
AJ55TB3-8D | 8点,DC24V | ||
AJ55TB3-16D | 16点,DC24V |
特殊功能组件
类型 | 型号 | 技术规格 | 标准 | ||||||
---|---|---|---|---|---|---|---|---|---|
CC-Link master | A1SJ6lBT11 | CC-Link主站/从站模块 | UL.CUL | ||||||
A165BTB1-16D | 16点,DC24V | 漏型/源形 | |||||||
远程数字输入 | AJ65BTB1-16D | 32点,DC24V | |||||||
AJ65BTCl-32D | 32点,DC24V | ||||||||
AJ65BTB1-16T | 16点DC 24V/O.5A晶体管输出 | 漏型 | |||||||
AJ65BTB2-16T | 16点DC 24V/0.5A晶体管输出 | ||||||||
远程数字输出 | AJ65BTC1-32T | 32点DC24V/0.1A晶体管输出 | |||||||
AJ65BTB2-16R | 16点,AC240V/2A继电器输出 | ||||||||
AJ65BTB1-16DT | 8点I/P DC 24V,8points O/PTr.,DC 24V/0.5A | 漏型 | |||||||
远程数字I/O | AJ65BTB2-16DT | 8点I/P DC 24V,8points O/PTr.,DC 24V/0.5A | |||||||
模拟输入 | AJ65BTB2-16DR | 8点I/P DC 24V,8points O/P Relay,AC 240V/2A | |||||||
AJ65BT-64AD | 4通道0 to ±10V or 4to 20mA | ||||||||
模拟输出 | AJ65BT-64DAV | 4通道0 to±10V | |||||||
AJ65BT-64DAI | 4通道4 to±20mA | ||||||||
AJ65BT-68TD | 8通道,热电耦B,R,S,K,E,J,T | ||||||||
温度输入 | AJ65BT-68RD3 | 8通道 Pt100 3线 | |||||||
AJ65BT-65RD4 | 8通道 Pt100 4线 | ||||||||
AJ65BT-D62 | 2通道 200k pps | ||||||||
高速计数器 | AJ65BT-D62D | 2通道 400k pps | |||||||
AJ65BT-D62D-S1 | 2通道 400k pps | ||||||||
位置控制 | AJ65BT-D75P2-S2 | 脉冲阵输出,2轴 | |||||||
RS232C | AJ65BT-R2 | RS232C 1通道 | |||||||
编程介面 | 4J65BT-G4 | RS422编程器接口 |
类型 | 型号 | 技术规格 | 标准 | ||
---|---|---|---|---|---|
AJ55TB2-4T | 4点,晶类管输出(漏型)DC24V 0.5A/点 | ||||
A155TB2-8T | 8点,晶类管输出(漏型)DC24V 0.5A/点 | ||||
I/O通信远程输出模块 | AJ55TB2-16T | 16点,晶类管输出(漏型)DC24V O.5A/点 | |||
AJ55TB2-4R | 4点,继电器,AC240V 2A/点 | ||||
AJ55TB2-8R | 8点,继电器,AC240V 2A/点 | ||||
AJ55TB2-16R | 16点,继电器,AG240V 2A/点 | ||||
AJ55TB32-4DT | 2点,DC24V输入/2点,晶体管输出(漏型)DC24V O.5A/点 | ||||
AJ55TB32-8DT | 4点,DC24V输入/4点,晶体管输出(漏型)DC24V0.5A/点 | ||||
I/O通信远程输入/ | AJ55TB32-16DT | 8点,DC24V输入/8点,晶体管输出(漏型)DC24V0.5A/点 | |||
输出槐块 | AJ55TB32-4DR | 2点,DC24V输入/2点,继电器输出AC240V2A/点 | |||
AJ55TB32-8DR | 4点,DC24V输入/4点,继电器输出AC240V2A/点 | ||||
AJ55TB32-16DR | 8点,DC24V输入/8点,继电器输出AC240V 2A/点 | ||||
继电器端子排模块 | A6TE2-16SR | 与DC输出组件连接16点,继电器模块 可用于A1SY41/42 | |||
AC06TE | A6TE2-16SR用O.6m电缆 | ||||
AC10TE | A6TE2-16SR用1m电缆 | ||||
继电器端子排用电缆 | AC30TE | A6TE2-16SR用3m电缆 | |||
AC60TE | A6TE2-16SR用6m电缆 | ||||
AC100TE | A6TE2-16SR用10m电缆 | ||||
A6TBXY36 | 32点,用于漏型输入/输出组件 | 适用于A1SX41/42 | |||
A6TBXY54 | 54点,用于漏型输入/输出组件 | A1SY41/42 | |||
A6TBX70 | 70点,用于漏型输入组件 | 适用于A1SX4l/42 | |||
A6TBX36-E | 36点,用于源型输入组件 | 适用于A1SX81 | |||
接插件/端子排转换模块 | A6TBY36-E | 36点,用于源型输出组件 | 适用于A1SY81 | ||
A6TBX54-E | 54点,用于源型输入组件 | 适用于A1SX81 | |||
A6TBY54-E | 54点,用于源型输出组件 | 适用于A1SY81 | |||
A6TBX70-E | 70点,用于源型输入组件 | 适用于A1SX8l | |||
AC05TB | O.5m端子排用电缆,漏型 | 适用于A6TBXY36,A6TBXY54,A6TBX70 | |||
AC10TB | lm端子排用电缆,漏型 | ||||
AC20TB | 2m端子排用电缆,漏型 | ||||
AC30TB | 3m端子排用电缆,漏型 | ||||
接插件/端子排转换模块 | AC50TB | 5m端子排用电缆,漏型 | |||
用电缆 | AC05TB-E | 0.5m端子排用电缆,源型 | 适用于A6TBX36-E, A6TBY36-E,A6TBX54-E, A6TB3Y54-E,A6TBX70-E | ||
AC10TB-E | 1m端子排用电缆,源型 | ||||
AC20TB-E | 2m端子排用电缆,源型 | ||||
AC30TB-E | 3m端子排用电缆,源型 | ||||
AC50TB-E | 5m端子排用电缆,源型 | ||||
仿真单元 | A6SIM-X64Y64 | 64点输入,64点输出仿真单元 | |||
A6WA-28P | A1SMCA-8KP存储卡盒读/写适配器 | UL.CUL | |||
存储卡盒适配器 | A2SWA-28P | A2SMCA-14KP存储卡盒读/写适配器 | UL.CUL | ||
锂电池 | A6BAT | CPU用替代锂电池 | |||
编程器 | A7PU | 手持式编程器 | |||
A7PUS | 手持式编程器 | UL.CUL | |||
电缆 | AC30R4-PUS | A7PUS用电缆,3m长 | UL.CUL |
