漏电断路器适用于交流50Hz，额定工作电压400V，额定电流至800A的配电网络中，主要用来分配电能和作为线路及电源设备过载、短路、漏电和欠电压保护，亦可用作电动机保护。可分别作为线路的不频繁转换及电动机的不频繁起动之用。
产品型号
|
壳架 电流 (A) |
32(30) | 63 | 125(100) | 250 | 400 | 630 | 800 |
|---|---|---|---|---|---|---|---|
| NV-C系列 |
NV63 -CW |
NV125 -CW |
NV250 -CW |
NV400 -CW |
NV630-CW | ||
|
NV-S 系列 |
NV32-SW |
NV63 -SW |

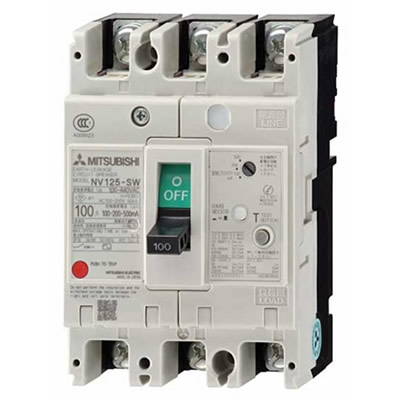

NV125 -SW |
NV250 -SW |
NV400 -SW |
NV630-SW |
NV800 -SEW |
|
NV400 -SEW |
NV630 -SEW |
||||||
|
NV-H 系列 |
NV63 -HW |
NV125 -HW |
NV250 -HW |
NV400 -HEW |
NV630 -HEW |
NV800 -HEW |
|
| NV-Z系列 |
NF63-ZCW NF63-ZSW NF63-ZHW |
NF125-ZCW NF125-ZSW NF125-ZHW |
NF250-ZCW NF250-ZSW NF250-ZHW |
NF400-ZCW NF400-ZSW NF400-ZHW |
NF630-ZCW NF630-ZSW NF630-ZHW |
NF800 -ZEW |
【注】: NF-Z系列为漏电只报警不跳闸的塑壳断路器
可选附件
| 内部盒式附件 | 外部附件 | 内置附件 | 连接方式 |
|---|---|---|---|
|
?辅助开关(AX) ?报警开关(AL) ?合闸线圈(CC) ?分励脱扣装置(SHT) ?欠压脱扣装置(UVT) ?引线端子座(SLT) |
?电动储能装置(MD) ?操作手柄(F/S/V) ?机械联锁(MI) ?端子盖(TC) ?手柄锁(LC/HL/HL-S) |
?预报警(PAL) ?绝缘开关(MG) ?漏电电流报警开关(EAL) ?试验模块(TBM) |
?板前接线(F) (SL) ?板后接线(B) ?插入式(PM) ?无焊端子 |
标准认证
■ IEC60947-1 GB/T14048.1-2000《低压开关设备和控制设备 总则》
■ IEC60947-2 GB/T14048.2-2001《低压开关设备和控制设备 低压断路器》
■ IEC60947-4-1 GB 14048.4-2003《低压开关设备和控制设备 低压机电式接触器和电动机起动器》
■ 国家强制性产品认证“CCC”标志
工作条件
● 周围环境空气温度为-5℃～+40℃，且24小时的平均值不超过+35℃；
● 安装地点的海拔不超过2000m；
● 安装地点空气相对湿度在最高温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度，例如20℃时达90%。并考虑因温度变化偶尔产生的凝露应采取特殊措施；
● 污染等级为3级；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 断路器应安装在没有雨雪侵袭的地方；
● 接线时应按照面盖标识，正确连接进线端和负载端；
● 在上述正常工作条件下，使用寿命（MTTF）可达15年。
