磁粉离合器及制动器
本产品适用于各种卷壳及滚筒组成的加工生产线上，如造纸厂、印刷厂、纺织漂染厂、食品厂等处理纸张、薄片、丝、线、布等长尺寸材料加工工业。
三菱磁粉离合器及制动器采用了体积只有40微米的磁性粒子(高磁化磁粉)作转矩的传动媒介，从而拥有以下的特长：
● 激磁电流与转矩成线性关系
● 稳定的转矩差
● 有效的散热设计
● 防止由滑差及啮合摩擦所致的发热现象
| 轴型式 | 冷却方式 | 离合器 | 制动器 | 转矩(Nm) | 特征 |
|---|---|---|---|---|---|
| 伸 出 轴 式 | 自然冷却 | ZKG-AN | ZKG-YN | ZKG-AN0.5-10 ZKG-YN0.5-5 | ·体积细小 ·转动元件的惯性低 |
|
|
|
2X—YS | 25-100 | ·体积细小 ·价格优惠 | |
| ZKB-AN | ZKB-YN | 0．6-6 | ·在转速5rpm也可使用 ·线圈为静止型 | ||
| 自然冷却 强制空冷兼用 | 2KB-BN | ZKB-XN ZKB-YR | 12-400 | ·在转速5rpm也可使用，机身设有氧管口． 可作强制空冷，因而提高热消耗量 | |
| 内置散热装置 |
|
2KB- HBN | 25-400 | ·从动元件内设散热装置，再加上吹风 机，大大提高热消耗量 | |
| 内置散热管 | 2KB-HC |
|
50-200 | ·内置散热管，再加上吹风机，大大提高热消耗量 | |
| 水冷 | 2KB-CM | ZKB-WN | ZKB-CM50-400 ZKB-WN25-400 | ·N系列可在转速5rpm使用 ·传动元件设有水冷管，因而提高热消耗量 | |
| 自然冷却 | 2KB-B909 |
|
12-200 | ·与ZKB-B型无异，但加强外壳保护， 可防麈，防火及防酸性液体 | |
| 空 心 轴 式 |
|
|
ZX-YH | 25-100 | ·体积细小，价格优惠胜 |
|
|
ZX-YN | 3-12 | ·超薄形，DC24V电压·DC80V电压 | ||
| 自然冷却 | ZA-A1 ZA-AN | ZA-Y1 | ZA-A6-200 ZA-Y6-400 | ·外壳将同时转动增强散热能力，因而 提高热消耗量 | |
| ZKA-A/AT |
|
10-650 | ·线圈为旋转型 ·AT型的轴长度较短 | ||
| 水冷 |
|
2KA-W | 20-450 | ·在线圈外围设有水道(管)以作水冷作用 |
张力控制器
张力控制器可分成手动控制、半自动(卷径检出式)控制及全自动控制。
●手动张力控制器是依收料或放料卷径的变化而分段调整离合器或制动器的激磁电流、从而获得一致的张力。
●半自动张力控制器又称卷径检出式或开液式张力控制器，是于收料及放料自动桧出卷径、从而调整卷料的张力。
●全自动张力控制器是由张力检测器来直接测定卷料的张力、然后把张力数据变成张力信号回张力控制器，从而自动调整离合器或制动器的激磁电流来控制卷料的张力。
| 张力控制器类别 | 型号 | 规格 | ||
|---|---|---|---|---|
| 手动型 | 标准型 | LE-50PAU型功率放大器 | DC24V 4A | |
| LD—100W型 | DC24V 3.8A | |||
| LE-P□□A型功率放大器 | DC24V 0．2—5A | |||
| LE-W5B型功率放大器 | DC80V 5A | |||
| 只适合控制 | ZX型制动器 | LL-05ZX型 | DC80V 0．5A | |
| 半自动型 | 标准型 | 分体型 | LE-50PAU-SET型 | DC24V 4A |
| 高机能形 | 一体型 | LD-30FTA型 | DC24V 4A | |
| LD-FX型 | DC24V 0．5A | |||
| 只适合控制 | ZX型制动器 | LD-05ZX型 | DC80V0．5A | |
| 全自动型 | 经济型 | 内置功率放大器 | LE-30CTA型 | DC24V3A |
| 全自动型 | 标准型 | 内置功率放 | LE-40MTA型 | DC24V4A |
| 高机能形 | 大器 | LE-40MTB型 | DC24V4A | |
| 配套产品 | 张 力 检 测 器 | LX-005TD | 50Nm | |
| LX-015TD | 150Nm | |||
| LX-030TD | 300Nm | |||
| LX-050TD | 500Nm | |||
| LX-100TD | 1000Nm | |||
| LX-200TD | 2000Nm | |||
| 张力表 | LM—10PD | ±2000N | ||
| LM-10TA | DC0～10V | |||

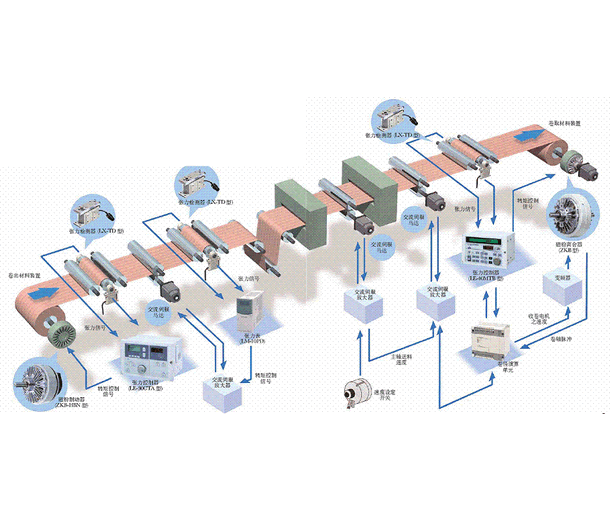

控制系统装置一览表
伸出轴型
| 自然冷却式磁粉离合器 | 自然冷却式磁粉制动器 | |
|---|---|---|
| ZKG-AN型 | ZKG-YN型 | ZKB-YN型 |
ZKG-5,10,20,50,100 AN 0.5牛米至10牛米 |
ZKG-5,10,20,50 YN 0.5牛米至5牛米 |
ZKB-0.06,0.3,0.6 YN 0.6牛米至6牛米 |
| ZKB-AN型 | ZKB-XN型 | ZX-YS型 |
ZKB-0.06,0.3,0.6 AN 0.6牛米至6牛米 |
ZKB-1.2,2.5,5,10,20,40XN ZKB-1.5,3,7 YR  12牛米至400牛米 |
ZX-2.5,5,10 YS 25牛米至100牛米 |
| 强制冷却式磁粉制动器 | ||
| ZKB-BN型 | ZKB-HBN型 | |
|
ZKB-1.2,2.5,5,10,20,40 BN 12牛米至400牛米 |
ZKB-2.5,5,10,20,40 HBN  25牛米至400牛米 |
|
空心轴型
| 自然冷却式磁粉离合器 | 自然冷却式磁粉制动器 | ||
|---|---|---|---|
| ZA-A型 | ZKA-A型 | ZX-YH型 | ZA-Y型 |
|
ZA-0.6A,1.2,2.5,10,20A1 ZA-5AN 6牛米至200牛米 |
ZKA-1,2A1,6,10A2,20A3,45,65AT 10牛米至650牛米 |
ZX-2.5,5,10YH 25牛米至100牛米 |
ZA-0.6Y,1.2,2.5,5,10,20Y1,40Y 6牛米至400牛米 |
| 张力控制器 | 张力检测器 | 张力表 | |||
|---|---|---|---|---|---|
| LE-40MTB-E型 | LD-30FTA型 | LE-30CTA型 | LD-100W型 | LX-TD型 | LM-10PD型 |
|
|
|
|
|
|
