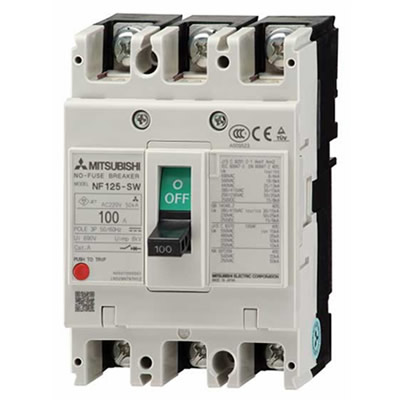

塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
产品型号
| 壳架电流 (A) | 32(30) | 63 | 125(100) | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NF-C系列 | NF30-CS |
NF63 -CW |
NF125 -CW |
NF250-CW |
NF400 -CW |
NF630 -CW |
NF800 -CEW |
NF1000 -SEW |
NF1250 -SEW |
NF1600 -SEW |
|
| NF-S系列 | NF32-SW |
NF63 -SW |
NF125 -SW |
NF160 -SW |
NF250 -SW |
NF400 -SW |
NF630-SW |
NF800 -SDW |
|||
|
NF125 -SGW |
NF160 -SGW |
NF250 -SGW |
NF400 -SEW |
NF630-SEW |
NF800 -SEW |
||||||
| NF-H系列 |
NF63 -HW |
NF125 -HW |
NF160 -HW |
NF250 -HW |
NF400-HEW NF400-REW |
NF630 -HEW |
NF800 -HEW |
||||
|
NF125 -HGW |
NF160 -HGW |
NF250 -HGW |
NF630 -REW |
NF800 -REW |
可选附件
| 内部盒式附件 | 外部附件 | 内置附件 | 连接方式 |
|---|---|---|---|
|
?辅助开关(AX) ?报警开关(AL) ?合闸线圈(CC) ?分励脱扣装置(SHT) ?欠压脱扣装置(UVT) ?引线端子座(SLT) |
?电动储能装置(MD) ?操作手柄(F/S/V) ?机械联锁(MI) ?端子盖(TC) ?手柄锁(LC/HL/HL-S) |
?预报警(PAL) ?过电流报警(OAL) |
?板前接线(F) ?无焊端子(SL) ?板后接线(B) ?插入式(PM) |
标准认证
IEC60947-1 GB/T14048.1-2000《低压开关设备和控制设备 总则》
IEC60947-2 GB/T14048.2-2001《低压开关设备和控制设备 低压断路器》
IEC60947-4-1 GB 14048.4-2003《低压开关设备和控制设备 低压机电式接触器和电动机起动器》
国家强制性产品认证“CCC”标志
工作条件
● 周围环境空气温度为-5℃～+40℃，且24小时的平均值不超过+35℃；
● 安装地点的海拔不超过2000m；
● 安装地点空气相对湿度在最高温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度，例如20℃时达90%。并考虑因温度变化偶尔产生的凝露应采取特殊措施；
● 污染等级为3级；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 断路器应安装在没有雨雪侵袭的地方；
● 在上述正常工作条件下，使用寿命（MTTF）可达15年。
